氧化鋅避雷器是電力運行中很重要的保護用電力設備，確保于電商及電氣設備的安全運行，因此氧化鋅避雷器在我國的電力、電氣化鐵路、油田礦山、高壓開關相等行業得到了更為廣泛的應用。 |

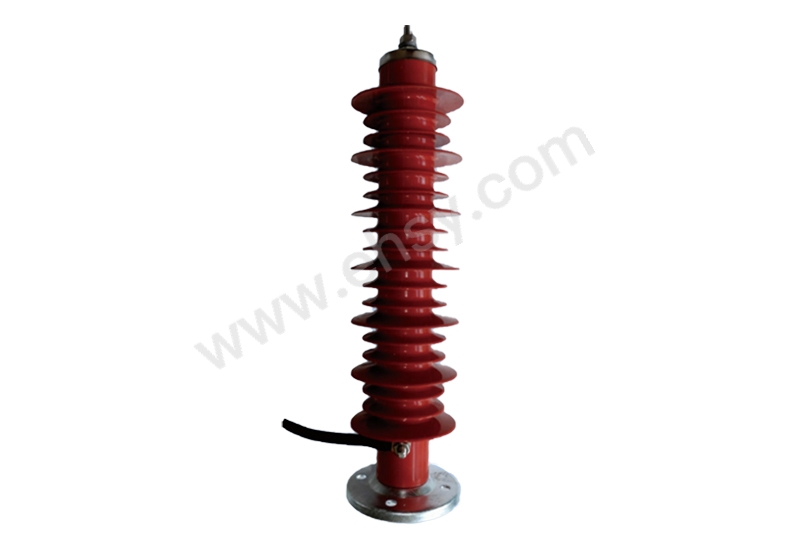

復合外套氧化鋅避雷器（CMOA）是由氧化鋅電阻片、上下電極、硅橡膠裙套等部件封裝而成的，其除了具備氧化鋅避雷器的保護特性好、無續流、陡坡響應快、耐污性能好、通流能力大、無截波、結構簡單、氣壓影響小等優點外，還具有以下特點：
|
| 序號 | 名稱 | 保證值 | |
| 1 | 型號規格 | YH5WZ-51/134GY | |
| 2 | 系統額定電壓（kV） | 35 | |
| 3 | 避雷器額定電壓（kV） | 51 | |
| 4 | 持續運行電壓（kV） | 40.8 | |
| 5 | 標稱放電電流（kA） | 5 | |
| 6 | 直流1mA參考電壓（kV） | 大于73 | |
| 7 | 75%直流1mA參考電壓下的漏電流（mA） | 小于30 | |
| 8 | 額定頻率（Hz） | 50 | |
| 9 | 操作沖擊電流（峰值）（kA） | 0.25 | |
| 10 | 工頻參考電流（峰值）（mA） | 1 | |
| 11 | 工頻參考電壓（kV） | 大于51 | |
| 12 | 2ms方波沖擊電流值（A，峰值） | 600 | |
| 13 | 最大操作沖擊電流殘壓（峰值）（kV） | 114 | |
| 14 | 最大雷電沖擊電流殘壓（峰值）（kV） | 134 | |
| 15 | 最大陡波沖擊電流殘壓（峰值）（kV） | 154 | |
| 16 | 大電流沖擊耐受電流及殘壓 | （kA） | 100 |
| （kV） | 150 | ||
| 17 | 長持續時間沖擊電流耐受能力（A） | 400 | |
| 18 | 壓力釋放能力 | （kA） | 16 |
| （A） | 800 | ||
| 19 | 外套絕緣耐受強度 | 210 | |
| 額定雷電沖擊電壓（峰值）（kV） | 185 | ||
| 額定操作沖擊電壓（峰值）（kV） | 210 | ||
| 額定短時工頻耐受電壓（有效值）（kV） | 95 | ||
| 20 | 最大局部放電量（pC） | 小于10 | |
| 21 | 爬電距離 | 2200 | |
| 22 | 復合外套干弧距離 | 820 | |
| 23 | 引線拉力（N） | 294 | |
| 風壓力（N） | 174 | ||
| 安全系數 | 1.76 | ||
| 24 | 放電計數器 | JS-8 | |
| 25 | 結構型式 | 垂直 | |
| 避雷器運行條件 | ||
| 序號 | 項目 | 內容/參數 |
| 1 | 海拔高度 | ≤4000m |
| 2 | 最低環境溫度(℃) | -40 |
| 3 | 最高環境溫度(℃) | 50 |
| 4 | 年平均氣溫(℃) | 5 |
| 5 | 最大日溫差(℃) | 25 |
| 6 | 相對濕度(℃) | ≤95%（25℃） |
| 7 | 覆冰厚度 | 15 |
| 8 | 最大風速(m/s) | 45 |
| 9 | 雷暴日（天） | 45 |
| 10 | 污穢等級 | Ⅲ |
| 11 | 抗震能力 | 8度設防 |
| 12 | 水平加速度 | 0.3 |
| 13 | 垂直加速度 | 0.15 |
| 共振、正弦拍波試驗法，激振5次，每次持續時間5個周波，各次間隔2s，并考慮其端部連接導線振動和導線張力的影響。安全系數不小于1.67。 | ||
| 水平加速度應計及設備支架的動力放大系數1.2。 | ||
| 規格參數 | |
| 品牌 | 施軒電氣 |
| 類別 | 避雷器 |
| 系列 | HY |
| 安裝方式 | 坐式 |
| 避雷器額定電壓(kV) | 51 |
