過零投切：智能復合開關的基本工作原理是通過過零檢測與邏輯判斷，實現電壓過零導通和電流過零切斷
低功耗：由于采用磁保持繼電器，控制裝置只在投切動作瞬間耗電，且由于磁保持繼電器的觸點接觸電阻小，因而不發熱，這樣就不用
外加散熱片或者風扇，降低了成本，對同機運行的其它電器不造成危害，真正達到了節能降耗的目的
采用單片機控制投切并智能監控繼電器以及輸入電源、負載的運行狀況，具有故障報警功能
輸入信號與電容投切開關光電隔離，并可帶485通訊控制
| 額定工作電壓 | 共補380VAC±20%/分補220VAC±20% |
| 控制電容容量 | 三相≤45kvar，△型接法； 單相≤15kvar，Y型接法 |
| 額定電流 | 100A、60A、32A |
| 投入涌流倍數 | ≤5.0Ic |
| 功耗 | ＜1.5W |
| 開關使用壽命 | 20萬次 |
| 接觸壓降 | ≤100mV |
| 開關耐壓 | ≥1600V |
| 動作相應時間 | ≤100mS |
| 每次接通與關斷間隔 | ≥1S |
| 連續兩次接通間隔時間 | ≥10S |
接線：
交流輸入、輸出嚴禁反接
直流信號控制器方式：電平信號輸入極性K和C要連接無誤，K接GND，COM接+12V
485通訊控制方式：采用RS485網絡數據線鏈接
必須注意開關的容量與電容量的配置，選擇要合理，可能存在諧波的地方應加大開關容量，并采取抑制諧波的措施
電源主回路A、B、C三相相序必須正確

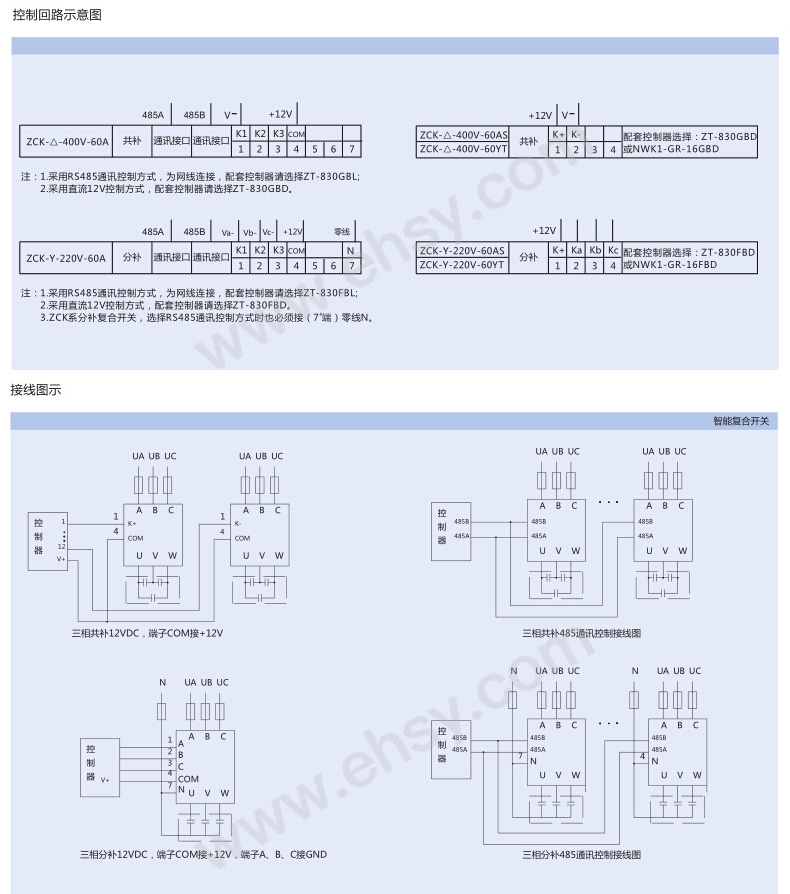

分補開關的電源零線N必須與控制端頭N相連接（如接線圖）
三相共補＋三相分補混合補償接線原理圖請參照混合補償控制器說明書
開機自檢功能：
本電容投切開關在運輸過程中，可能會因劇烈振動而導致磁保持繼電器出現接通現象，即輸入輸出直接導通。在通電自檢后，本開關
觸頭會自動恢復正常狀態
通電后請注意觀察面板上的狀態指示燈，其中工作指示燈在開關閉合后發亮；故障指示燈在繼電器出現故障時會閃爍
ZCK系列智能復合開關是一種智能化的新型控制執行部件，主要針對可控硅和交流接觸器在低壓補償應用方面存在的不足而精心研制開發的新一代低壓電容復合開關（或稱同步開關）
本產品適用于對低壓無功補償電容的通斷控制。當接到外部控制信號后，通過邏輯判斷，自動尋找過零點，實現電壓過零投入和電流過零點切除，無涌流。采用磁保持繼電器，無可控硅并聯，只在投切瞬間耗電，觸點不燒結，功耗低，無諧波注入。同時具有電壓異常保護，缺相保護，故障自診斷，運行指示等功能。開關性能優于同類產品，尤其是在產品可靠性方面獲得極大提高
符合標準：GB/T 29312-2012
| 規格參數 | |
| 品牌 | CHINT/正泰 |
| 系列 | ZCK |
| 類別 | 控制器 |
| 補償類型 | 三相共補 |
